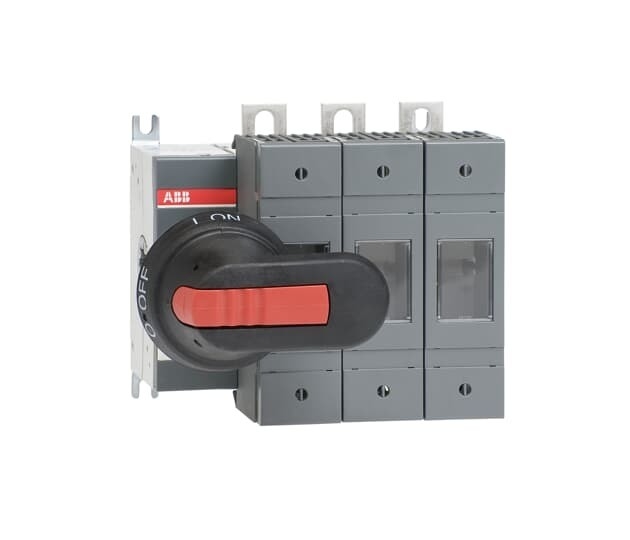

OS125GD03P 1SCA115639R1001 Выключатель отключения для управления промышленной энергией

OS125GD03P

Общая информация

• Расширенный тип продукта:

  OS125GD03P

• ИД продукта:

  1SCA115639R1001

• ЭН:

  6417019479774

• Каталог:

  OS125GD03P СВИЧ-ФЮЗ

• Длинное описание:

  Сменные предохранители, передние, 3-полюсные,03 (левая сторона), DIN,000,00Включая ручку и вал.

• Круговая стоимость

  • Форма отчетности о конфликтных минералах (CMRT):

    9AKK108467A5658

  • Экологическая декларация продукта - EPD:

    1SCC311196D0201

  • Декларация REACH:

    1SCC011021D0201

  • Информация RoHS:

    1SCC011020D0201

  • Закон о контроле токсичных веществ - TSCA:

    1SCC011025D0201

  Экопрозрачность

  • Экологическая декларация продукта - EPD:

    1SCC311196D0201

  Заказ

  • Минимальное количество заказа:

    1 шт.

  • Номер таможенного тарифа:

    85365080

  • Страна происхождения

    Финляндия (FI)

  Популярные загрузки

  • Данный лист, техническая информация:

    1SCC311013C0201

  • Инструкции и руководства:

    1SCC311037M0206

  • Экологическая декларация продукта - EPD:

    1SCC311196D0201

  Размеры

  • Сетевая ширина продукта:

    147мм

  • Чистая высота продукта:

    140мм

  • Глубина / длина продукта:

    130мм

  • Чистая масса продукта:

    2.035в кг
    4.49 фунтов

  Технические

  • Номинальный рабочий ток AC-21A (I)_e):

    (500 В) 125 А
    (690 В) 125 А

  • Номинальный рабочий ток AC-22A (I)_e):

    (500 В) 125 А
    (690 В) 125 А

  • Номинальный рабочий ток AC-23A (I)_e):

    (500 В) 125 А
    (690 В) 125 А

  • Номинальная рабочая мощность AC-23A (P)_e):

    (220... 240 В) 37 кВт
    (400 В) 55 кВт
    (415 В) 55 кВт
    (500 В) 75 кВт
    (690 В) 110 кВт

  • Традиционный тепловой ток на свободном воздухе (I)_Второй):

    Θ = 40 °C 125 A

  • Традиционный тепловой ток (I)_{- Да.}):

    Полностью закрыто 125 A

  • Номинальный импульс Выдерживать напряжение (U)_ИМП):

    8 кВ

  • Номинальное изоляционное напряжение (U)_Я):

    1000 В

  • Номинальное рабочее напряжение:

    Главная цепь 690 V переменного тока

  • Номинальная кратковременная выдержка низкого напряжения (I)_CW):

    для 1 s 5 килоампер rms

  • Номинальный условный ток короткой цепи (I)_НК):

    (690 В) 80 кА

  • Потеря питания:

    при номинальных условиях работы 12 Вт на полюс

  • Степень загрязнения:

    3

  • Тип ручки:

    Включая рукоятку и вал пистолета

  • Операционный механизм переключателя:

    03 (слева)

  • Местонахождение терминалов линий:

    Сверху внутрь - снизу наружу, снизу внутрь - сверху наружу

  • Размер предохранителя:

    NH000
    NH00

  • Система предохранителя:

    DIN

  • Режим работы:

    Передняя работа

  • Стандарты

    IEC 60947-3

  • Тип установки:

    Установка основания

  • Количество поляков:

    3

  • Поперечное сечение кабеля:

    2.5... 25 мм2

  • Тип терминала:

    Терминалы лопаток

  • Ширина терминала:

    20 мм

  • Сжатие крутящего момента:

    15... 22 N·m

  • Номинальный ток (I)_n):

    Главная схема 125 А

  Техническая UL/CSA

  • Сжатие крутящего момента:

    15... 22 N·m

  Экологические

  • Статус RoHS:

    В соответствии с Директивой ЕС 2011/65/ЕС и Поправкой 2015/863 от 22 июля 2019 года
