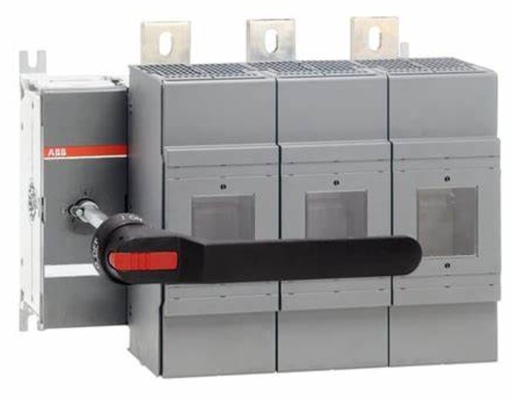

1SCA105475R1001 OS1250D03P Решение отключения переключателя для промышленных энергосистем

ОС1250Д03П

Общая информация

• Тип расширенного продукта:

  ОС1250Д03П

• Идантификационный номер продукта:

  1SCA105475R1001

• ЕАН:

  6417019394206

• Описание каталога:

  ПРЕДОХРАНИТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ OS1250D03P

• Длинное описание:

  Предохранители выключателя, с передним управлением, 3-полюсные, 03 (левая сторона), DIN, 4, ручка и вал включены,

• Круговая ценность

  • Шаблон отчета о конфликтных минералах (CMRT):

    9AKK108467A5658

  • Декларация REACH:

    1SCC011021D0201

  • Информация RoHS:

    1SCC011020D0201

  • Закон о контроле за токсичными веществами - TSCA:

    1SCC011025D0201

  Заказ

  • Минимальное количество для заказа:

    1 кусок

  • Номер таможенного тарифа:

    85365080

  • Страна происхождения:

    Финляндия (FI)

  Популярные загрузки

  • Паспорт, техническая информация:

    1SCC311013C0201

  • Инструкции и руководства:

    1SCC311022M0207

  Размеры

  • Чистая ширина продукта:

    429мм

  • Чистая высота продукта:

    356мм

  • Чистая глубина/длина продукта:

    366мм

  • Вес нетто продукта:

    27.86кг
    61,42 фунта

  Технический

  • Номинальный рабочий ток AC-21A (I_е):

    (380 ... 415 В) 1250 А
    (500 В) 1250 А
    (690 В) 1250 А

  • Номинальный рабочий ток AC-21B (I_е):

    (500 В) 1250 А
    (690 В) 1250 А

  • Номинальный рабочий ток AC-22A (I_е):

    (380 ... 415 В) 1250 А

  • Номинальный рабочий ток AC-22B (I_е):

    (500 В) 1250 А
    (690 В) 1250 А

  • Номинальный рабочий ток AC-23A (I_е):

    (380 ... 415 В) 1000 А

  • Номинальный рабочий ток AC-23B (I_е):

    (500 В) 1000 А
    (690 В) 1000 А

  • Номинальная рабочая мощность AC-23A (P_е):

    (220 ... 240 В) 315 кВт
    (400 В) 560 кВт
    (415 В) 560 кВт
    (500 В) 710 кВт
    (690 В) 1000 кВт

  • Обычный тепловой поток в свободном воздухе (I_й):

    Θ = 40 °C 1250 А

  • Условный тепловой ток (I):

    Полностью закрытый 1000 А

  • Номинальное импульсное выдерживаемое напряжение (U_{чертенок}):

    12 кВ

  • Номинальное напряжение изоляции (U_я):

    1000 В

  • Номинальное рабочее напряжение:

    Основная цепь 690 В переменного тока

  • Номинальный кратковременно выдерживаемый ток низкого напряжения (I_цв):

    для 1 с 40 килоампер среднеквадратичное значение

  • Номинальный условный ток короткого замыкания (I_нк):

    (690 В) 80 кА

  • Потеря мощности:

    при номинальных рабочих условиях на полюс 110 Вт

  • Степень загрязнения:

    3

  • Тип ручки:

    В комплект входят пистолетная рукоятка и ствол.

  • Механизм работы переключателей:

    03 (левая сторона)

  • Расположение линейных терминалов:

    Сверху внутрь - снизу наружу, снизу внутрь - сверху наружу

  • Размер предохранителя:

    NH4

  • Система предохранителей:

    ДИН

  • Рабочий режим:

    Переднее управление

  • Стандарты:

    МЭК 60947-3

  • Тип крепления:

    Монтаж основания

  • Количество полюсов:

    3

  • Тип терминала:

    Клеммы с наконечниками

  • Ширина терминала:

    50 мм

  • Момент затяжки:

    50 ... 75 Н·м

  • Номинальный ток (I_н):

    Главная цепь 1250 А

  Технический UL/CSA

  • Момент затяжки:

    50 ... 75 Н·м

  Относящийся к окружающей среде

  • Статус RoHS:

    В соответствии с Директивой ЕС 2011/65/EU и поправкой 2015/863 от 22 июля 2019 г.

  • Закон о контроле за токсичными веществами - TSCA:

    1SCC011025D0201

  Сертификаты и декларации

  • Сертификат ССС:

    CCC OS1200-1250 2015.pdf

  • Декларация о соответствии - CE:

    1SCC311127D2703

  • Декларация REACH:

    1SCC011021D0201

  Информация о контейнере

  • Уровень пакета 1, единицы:

    коробка 1 шт.

  • Ширина пакета уровня 1:

    394 мм
    15,51 дюйма

  • Уровень пакета 1 Глубина/Длина:

    534 мм
    21,02 дюйма

  • Высота уровня 1 пакета:

    368 мм
    14,49 дюйма

  • Уровень упаковки 1 Вес брутто:

    30,1 кг
    66,36 фунта

  • Уровень пакета 1 EAN:

    6417019394206
