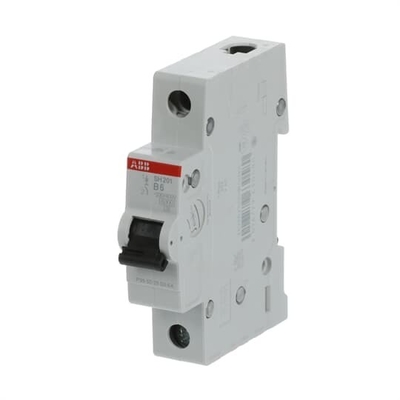

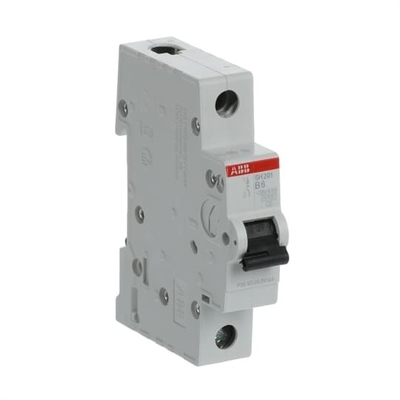

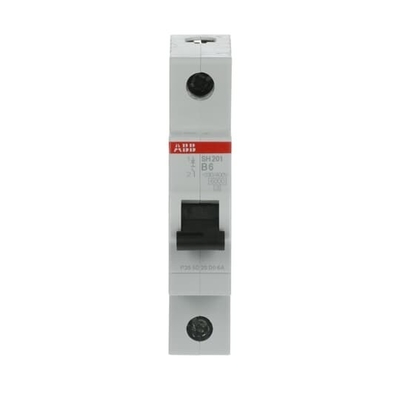

SH201-B6 Миниатюрный выключатель с высокой пропускной способностью 1P B 6 A
Подробная информация о продукте:
| Место происхождения: | Шанхай, Китай |
| Фирменное наименование: | ABB |
| Номер модели: | SH201-B6 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Картон |
|
Подробная информация |
|||
| Способность к разрыву: | 1P - B - 6A | Номинальное напряжение: | 220 В |
|---|---|---|---|
| Номинальный ток: | 6А | Кривая BCD: | В. |
| Номер поляка: | 1 | Тип: | SH201-B6 |
Характер продукции
Общая информация
* Расширенный тип продукта:SH201-B6
* Идентификатор продукта: 2CDS211001R0065
* EAN:4016779630580
* Описание каталога:SH201-B6 Миниатюрный выключатель - 1P - B - 6 A
* Длинный Описание:Compact Home SH200 миниатюрные выключатели ограничивают ток.
Механизмы, механизм с задержкой теплового запуска для защиты от перегрузки и механизм электромеханического запуска для защиты от короткого замыкания.,C), конфигурации (1P,1P+N,2P,3P,3P+N,4P), мощности прерывания (до 6 кА при 230/400 В переменном токе) и номинального тока (до 40 А). Все
MCB из линейки SH200 соответствуют стандарту IEC/EN 60898-1, что позволяет использовать их в жилых помещениях.

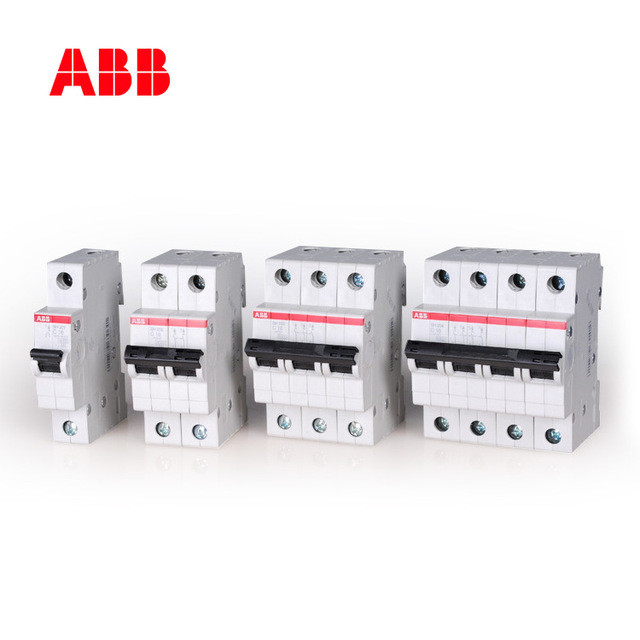

ABBМикровыключатель серии SH200
Технические
* Стандарты:IEC/EN 60898-1
* Характеристика попадания: B
* Номинальное рабочее напряжение: согласно IEC 60898-1 230 / 400 V AC
* Рабочее напряжение: Максимальное (включая допустимость) 253 V AC
Минимум 12 В переменного тока
* Номинальное изоляционное напряжение (Ui): согласно IEC/EN 60664-1 440 V
* Номинальный импульс Выдерживает напряжение (Uimp):4 кВ
при 2000 м 5 кВ
на уровне моря 6,2 кВ
* Диэлектрическое испытательное напряжение:50/60 Гц, 1 мин: 2 кВ
* Входное напряжение Тип: AC
* Номинальный ток (In): 6 А
* Номинальная емкость короткого замыкания: ((AC) 6 kA
(230 / 400 В) 6 кА
* Номинальный условный ток короткого замыкания (Inc): ((230 В) 6 кА
(400 В) 6 кА
* Номинальная частота (f): 50 / 60 Гц
* Потеря мощности: 2 Вт
при номинальных условиях работы на полюс 2 Вт
* Подключение питания: произвольное
* Указание позиции контакта:Включено / выключено
* Класс ограничения энергии:3
* Электрическая выносливость: 200000 циклов AC
* Механическая выносливость:20000 циклов
* Количество поляков:1
* Количество охраняемых поляков:1
* Категория перенапряжения:III
* Ассортимент продукции: SH200
* Сжатие крутящего момента: 2 N·m
* Тип привода: переключатель
* Тип терминала винта:терминал клетки
* Маркировка привода: I / O
* Материал привода:Изоляционная группа II, черная, герметичная
* Материал корпуса:Изоляционная группа II, RAL 7035
* Монтаж на рельсы DIN:TH35-15 (35 x 15 мм) согласно IEC 60715
TH35-7.5 (35 x 7,5 мм) согласно IEC 60715
* Место установки: любое
* Рекомендуемый винтовщик:Pozidriv 2
* Доступные аксессуары: Нет
* Соединительная емкость: проводник 25 / 25 мм2
Гибкий с феррулой 0,75... 16 мм2
Гибкий 0,75... 16 мм2
Жесткий 0,75... 25 мм2
Протяженность 0,75... 25 мм2
* Размер установки: согласно DIN 43880 1
* Тип терминала: Терминалы с винтом
Экологические
* Температура окружающего воздуха:работа -25... +55 °C
Хранение -40... +70 °C
* Справочная температура окружающего воздуха:30 °C
* Степень защиты: IP20
Оборудование с крышкой IP40
* Степень загрязнения:2
* Условия окружающей среды: 28 циклов
при 55 °C / 90-96 %
и 25 °C / 95-100 %
* Сопротивление вибрациям согласно IEC 60068-2-6:5g, 20 циклов при 5... 150... 5 Гц при нагрузке 0,8 In
* Сопротивляемость ударам согласно IEC 60068-2-27:25g / 2 удара / 13 ms
* Статус RoHS:В соответствии с Директивой ЕС 2011/65/ЕС и Поправкой 2015/863 от 22 июля 2019 года
* Информация об окружающей среде:2CDK400030D0201
* Декларация REACH:9AKK107492A1906
Размеры
* Ширина в количестве модульных расстояний:1
* Сетевая ширина продукта:17.5 мм
* Чистая высота продукта: 85 мм
* Продукция Сетевая глубина / длина:69 мм
* Чистая масса продукта:0.125 кг
* Чистая масса столба:0.125 кг
* Встроенная глубина (t2):69 мм
Информация о контейнере
* Уровень упаковки 1 единицы: картон 10 штук
* Пакет 1 уровень Ширина: 92 мм
* Пакет 1 уровень Высота:80 мм
* Уровень упаковки 1 Глубина / длина: 183 мм
* Уровень пакета 1 валовой вес:1.29 кг
* Уровень пакета 1 EAN:4016779630580
* Пакет уровня 2 единицы: картон 120 штук
* Уровень упаковки 2 Ширина: 275 мм
* Пакет уровень 2 Высота:210 мм
* Уровень упаковки 2 Глубина / длина:395 мм
* Уровень упаковки 2 валовой вес: 16 кг
* Уровень пакета 2 EAN:4016779988148
Заказ
* Минимальное количество заказа: 1 шт.
* Номер таможенного тарифа:85362010
* Электронный номер (Финляндия):3210967
* Страна происхождения:Германия (DE)
Сертификаты и декларации (номер документа)
* Агентство по сертификации: EN
ВЭК
* Декларация соответствия - CE:2CDK400607D2703
* Информация об окружающей среде:2CDK400030D0201
* Инструкции и руководства:2CDS207105P0001
* Декларация REACH:9AKK107492A1906
* Информация RoHS:2CDK400030D0201
Популярные загрузки
* Информационный лист, техническая информация:2CSC400030D0202
* Инструкции и руководства:2CDS207105P0001
Классификации
* ETIM 7:EC000042 - Миниатюрный выключатель (MCB)
* ETIM 8:EC000042 - Миниатюрный выключатель (MCB)
* EPLAN Catalog Tree:Электротехника / Защитные устройства / Общие
* Определение функций EPLAN:Подключатель / Однообъемник / Подключатель 1_2
* Категория ОЭЭС:5Маленькое оборудование (не имеет внешнего размера более 50 см)
* Отходы от электроэнергии и электрической энергии B2C / B2B: от предприятия к предприятию
* CN8:8536 20 10
* UNSPSC:39121603
* eClass:V11.0: 27141901
* IDEA Код категории гранулированных (IGCC):4897 >> Миниатюрные выключатели
* Код классификации предмета:F
* Стандарты:IEC/EN 60898-1
* Характеристика попадания: B
* Номинальное рабочее напряжение: согласно IEC 60898-1 230 / 400 V AC
* Рабочее напряжение: Максимальное (включая допустимость) 253 V AC
Минимум 12 В переменного тока
* Номинальное изоляционное напряжение (Ui): согласно IEC/EN 60664-1 440 V
* Номинальный импульс Выдерживает напряжение (Uimp):4 кВ
при 2000 м 5 кВ
на уровне моря 6,2 кВ
* Диэлектрическое испытательное напряжение:50/60 Гц, 1 мин: 2 кВ
* Входное напряжение Тип: AC
* Номинальный ток (In): 6 А
* Номинальная емкость короткого замыкания: ((AC) 6 kA
(230 / 400 В) 6 кА
* Номинальный условный ток короткого замыкания (Inc): ((230 В) 6 кА
(400 В) 6 кА
* Номинальная частота (f): 50 / 60 Гц
* Потеря мощности: 2 Вт
при номинальных условиях работы на полюс 2 Вт
* Подключение питания: произвольное
* Указание позиции контакта:Включено / выключено
* Класс ограничения энергии:3
* Электрическая выносливость: 200000 циклов AC
* Механическая выносливость:20000 циклов
* Количество поляков:1
* Количество охраняемых поляков:1
* Категория перенапряжения:III
* Ассортимент продукции: SH200
* Сжатие крутящего момента: 2 N·m
* Тип привода: переключатель
* Тип терминала винта:терминал клетки
* Маркировка привода: I / O
* Материал привода:Изоляционная группа II, черная, герметичная
* Материал корпуса:Изоляционная группа II, RAL 7035
* Монтаж на рельсы DIN:TH35-15 (35 x 15 мм) согласно IEC 60715
TH35-7.5 (35 x 7,5 мм) согласно IEC 60715
* Место установки: любое
* Рекомендуемый винтовщик:Pozidriv 2
* Доступные аксессуары: Нет
* Соединительная емкость: проводник 25 / 25 мм2
Гибкий с феррулой 0,75... 16 мм2
Гибкий 0,75... 16 мм2
Жесткий 0,75... 25 мм2
Протяженность 0,75... 25 мм2
* Размер установки: согласно DIN 43880 1
* Тип терминала: Терминалы с винтом
Экологические
* Температура окружающего воздуха:работа -25... +55 °C
Хранение -40... +70 °C
* Справочная температура окружающего воздуха:30 °C
* Степень защиты: IP20
Оборудование с крышкой IP40
* Степень загрязнения:2
* Условия окружающей среды: 28 циклов
при 55 °C / 90-96 %
и 25 °C / 95-100 %
* Сопротивление вибрациям согласно IEC 60068-2-6:5g, 20 циклов при 5... 150... 5 Гц при нагрузке 0,8 In
* Сопротивляемость ударам согласно IEC 60068-2-27:25g / 2 удара / 13 ms
* Статус RoHS:В соответствии с Директивой ЕС 2011/65/ЕС и Поправкой 2015/863 от 22 июля 2019 года
* Информация об окружающей среде:2CDK400030D0201
* Декларация REACH:9AKK107492A1906
Размеры
* Ширина в количестве модульных расстояний:1
* Сетевая ширина продукта:17.5 мм
* Чистая высота продукта: 85 мм
* Продукция Сетевая глубина / длина:69 мм
* Чистая масса продукта:0.125 кг
* Чистая масса столба:0.125 кг
* Встроенная глубина (t2):69 мм
Информация о контейнере
* Уровень упаковки 1 единицы: картон 10 штук
* Пакет 1 уровень Ширина: 92 мм
* Пакет 1 уровень Высота:80 мм
* Уровень упаковки 1 Глубина / длина: 183 мм
* Уровень пакета 1 валовой вес:1.29 кг
* Уровень пакета 1 EAN:4016779630580
* Пакет уровня 2 единицы: картон 120 штук
* Уровень упаковки 2 Ширина: 275 мм
* Пакет уровень 2 Высота:210 мм
* Уровень упаковки 2 Глубина / длина:395 мм
* Уровень упаковки 2 валовой вес: 16 кг
* Уровень пакета 2 EAN:4016779988148
Заказ
* Минимальное количество заказа: 1 шт.
* Номер таможенного тарифа:85362010
* Электронный номер (Финляндия):3210967
* Страна происхождения:Германия (DE)
Сертификаты и декларации (номер документа)
* Агентство по сертификации: EN
ВЭК
* Декларация соответствия - CE:2CDK400607D2703
* Информация об окружающей среде:2CDK400030D0201
* Инструкции и руководства:2CDS207105P0001
* Декларация REACH:9AKK107492A1906
* Информация RoHS:2CDK400030D0201
Популярные загрузки
* Информационный лист, техническая информация:2CSC400030D0202
* Инструкции и руководства:2CDS207105P0001
Классификации
* ETIM 7:EC000042 - Миниатюрный выключатель (MCB)
* ETIM 8:EC000042 - Миниатюрный выключатель (MCB)
* EPLAN Catalog Tree:Электротехника / Защитные устройства / Общие
* Определение функций EPLAN:Подключатель / Однообъемник / Подключатель 1_2
* Категория ОЭЭС:5Маленькое оборудование (не имеет внешнего размера более 50 см)
* Отходы от электроэнергии и электрической энергии B2C / B2B: от предприятия к предприятию
* CN8:8536 20 10
* UNSPSC:39121603
* eClass:V11.0: 27141901
* IDEA Код категории гранулированных (IGCC):4897 >> Миниатюрные выключатели
* Код классификации предмета:F
